Vadná kostra přívěsu může rozblikat nesprávná světla

Na zaparkované soupravě zapněte obrysová světla a potom směrovku. Pomocník ať přidá brzdu. Pokud se s každou další funkcí mění jas jiných žárovek, máme důvod hledat společnou elektrickou cestu. Kostra je zpětné vedení proudu k zápornému pólu baterie. Při jejím špatném kontaktu může proud hledat cestu přes jiná vlákna svítilny. Jedna trvale tmavá žárovka při jinak správném svícení naopak vede nejdřív k jejímu vláknu, patici a přívodu.

Světla mají společný kontakt číslo 3

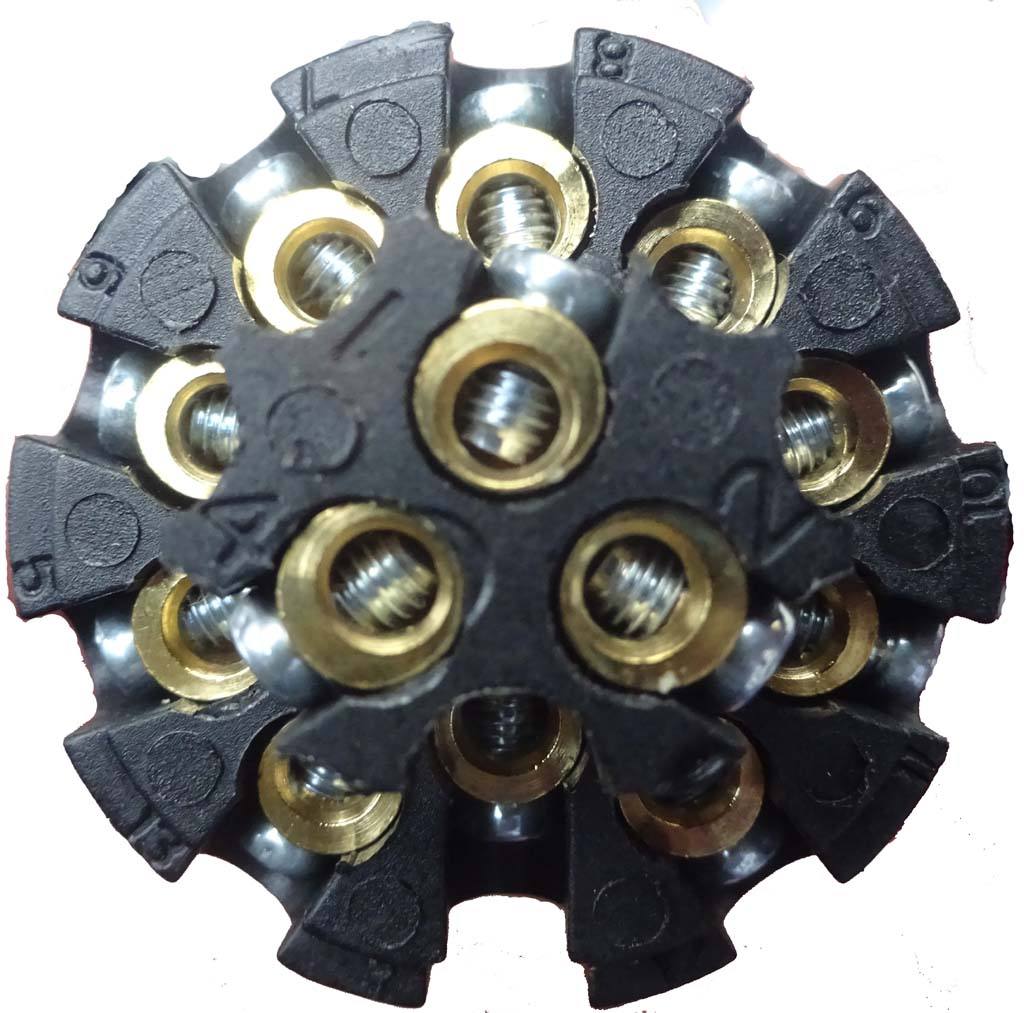

Tabulka výrobce přívěsů Humbaur přiřazuje u běžné 7pólové i 13pólové přípojky kostru osvětlení kontaktu 3. Levá směrovka má kontakt 1, pravá 4 a brzdová světla 6. Pro měření tedy potřebujete číslo příslušné funkce a její zpětný vodič, nikoli náhodný kovový díl tažného zařízení. Čísla hledejte vylisovaná u kontaktů; pohled na svorky zezadu je proti čelu konektoru obrácený.

U třináctipólového provedení Humbaur uvádí pro světelné vodiče průřez 1,5 mm² a pro jejich společnou kostru 2,5 mm². Kontakty 11 a 13 slouží jiným napájecím obvodům. Výrobce výslovně zakazuje vzájemné propojení těchto dvou koster na přívěsu. Při opravě proto neopravujte špatný kontakt můstkem mezi dostupnými svorkami. Vraťte původní samostatné vedení.

Napětí měřte při rozsvícených světlech

HELLA doporučuje kontrolu čistoty, pevnosti a úbytku napětí pod zátěží. Zelený povlak, povolený drátek nebo voda pod průchodkou jsou konkrétní nálezy. Bez odběru proudu se vadný spoj nemusí projevit úbytkem napětí.

Multimetr nastavte na stejnosměrné napětí. S připojeným přívěsem a rozsvícenými světly měřte mezi zemnicím přívodem svítilny a ověřenou kostrou auta. Na zdravém zpětném vedení má být ztráta co nejblíž nule. Použijte izolované měřicí hroty a přístupné svorky, aby hrot nespojil sousední kontakty. Měřidlo v proudovém režimu sem nepatří.

Tabulka HELLA pro 12V osvětlení udává celkový úbytek obvodu nejvýše 0,6 V u žárovek pod 15 W a 0,9 V nad 15 W. Pro kladný přívod od světelného spínače uvádí 0,1 V, respektive 0,5 V. Jsou to referenční hodnoty celého světelného obvodu, nikoli dovolená ztráta jen na zásuvce. Už proto není několik voltů na samotné kostře v pořádku. HELLA pro své zkoušky požaduje klidové napětí baterie alespoň 12,4 V.

LED hlášení a chybějící zpátečka mají jinou příčinu

Světla svítí správně, ale auto hlásí prasklou směrovku? Erich Jaeger popisuje falešné hlášení při malém odběru LED svítilen. V takovém případě se ověřuje slučitelnost svítilen s řídicí jednotkou tažného zařízení. Výměna čisté zástrčky nemusí nic změnit. Po odpojení vozíku vyjměte i redukci; u některých systémů její přítomnost dál vyvolává rozpoznání přívěsu.

Samostatný případ je vozík s třináctipólovou zástrčkou připojený přes redukci k sedmipólové zásuvce auta. VAPP upozorňuje, že tato redukce nepřenese zpátečku: původní zásuvka pro ni nemá volný kontakt. Na třináctipólovém zapojení ji vede kontakt 8. Hledáním koroze ani výměnou couvací žárovky chybějící obvod nepřidáte.

Zástrčka stojí desítky korun, kabeláž už více

Ceny jsme ověřili 22. října 2026. BM MOTO nabízí sedmipólovou zástrčku 86500 za 48 Kč, třináctipólovou 58080 za 80 Kč a třináctipólovou zásuvku 03219 za 123 Kč. Jde o samostatné díly včetně DPH; zásuvka na autě a zástrčka na kabelu vozíku nejsou stejná součástka.

Servisní ceník Holoubek Trade uvádí montáž zástrčky za 351 Kč s DPH a přibližně 20 minut práce. U demontáže a montáže elektroinstalace přívěsu bez světel je to 1 392 Kč s DPH a asi 1,5 hodiny. Při objednání si nechte zvlášť potvrdit materiál a hledání závady. Cena montáže sama neříká, kolik bude stát oprava zkorodovaného svazku.

Doma zvládnete prohlídku, měření a přepojení jednoduché šroubové zástrčky, pokud zůstaly vodiče zdravé. Připravte šroubovák, štípací a odizolovací kleště, odpovídající dutinky s lisovacími kleštěmi a telefon na fotografii původního zapojení. Jaeger doporučuje dutinky u jemně laněných vodičů. Před rozebráním odpojte zástrčku od auta i případné vlastní napájení přívěsu. Po opravě znovu vyzkoušejte jednotlivá světla i jejich souběh.

Voda může podle HELLA způsobit korozi i uvnitř kabelu. Jestliže jsou pod izolací vodiče zčernalé nebo se rozpadají, pouhé očištění čela zásuvky nestačí. Odkládání pak může rozšířit opravu ze samotné zástrčky na část svazku; uvedených 1 392 Kč je cena práce na elektroinstalaci bez světel, nikoli zaručený účet za každou takovou závadu. Odpojenou zástrčku ukládejte do držáku otvorem dolů: Jaeger u volně odpojeného konektoru uvádí krytí IP00, tedy bez ochrany proti vodě a nečistotám.

STK rozlišuje poškozený obal a vadnou funkci

Vyhláška 211/2018 Sb., příloha 1, oddíl 4.10 hodnotí poškození konektoru bez vlivu na spolehlivost jako lehkou závadu A. Oxidace ovlivňující světla je podle bodu 4.10.1.2 vážná závada B; stejné hodnocení má chybné ukostření, kvůli kterému svítí jiné funkce. Nefunkční brzdové svítilny v důsledku vadného propojení mohou za podmínek bodu 4.10.4.3 znamenat nebezpečnou závadu C. S nefunkční signalizací soupravu před jízdou opravte.
