Dílenská tabulka Fabie I stanoví mez průměru brzdového bubnu 201 mm

Rezavý povrch zadního bubnu neřekne, kolik materiálu zbývá uvnitř. Čelisti při brzdění tlačí na jeho vnitřní stěnu a ta se postupně obrušuje. Na rozdíl od kotouče tedy sledujeme rostoucí průměr. Ukážeme konkrétní hodnoty pro bubnové brzdy Fabie I a co lze zjistit ještě před nákupem dílů.

Nový buben má 200 mm, tabulka dovoluje nejvýš 201 mm

Dílenská tabulka Fabie I uvádí pro popsané zadní bubnové brzdy průměr 200,0 mm a maximální průměr 201,0 mm. Nové obložení bez kovové čelisti má 5,4 mm a tabulková minimální tloušťka je 2,2 mm. Je to příklad konkrétního systému, nikoli rozmezí pro všechny osobní vozy. Tabulka rozlišuje také auta se zadními kotouči; samotné jméno Fabia nestačí k objednávce.

Rozdíl 1,0 mm mezi novým a mezním průměrem je úbytek přes celou dutinu. Při rovnoměrném opotřebení připadá na každou stranu 1,0 mm ÷ 2 = 0,5 mm materiálu. Kdo změří pouze kovovou stěnu zvenku nebo rezavý okraj, tuto hodnotu nezjistí. Ani viditelný schůdek u ústí bubnu nedává rozměr pracovní plochy.

Pozor na jiné údaje u náhrad. Brembo u bubnu 14.9384.20 uvádí maximální průměr 201,5 mm, tedy o 0,5 mm víc než tabulka Fabie. Z toho neplyne, že původní buben smíte používat až do této hodnoty. Zjistěte číslo skutečně namontovaného dílu a jeho mez; pokud značení a podklady nesouhlasí, nechte rozdíl vyřešit před dalším obráběním nebo montáží.

Měřidlo musí dosáhnout za opotřebený okraj

Vnitřní průměr změříte po sejmutí bubnu dutinoměrem nebo měřidlem pro brzdové bubny. Pro tento příklad potřebujete rozsah přes 200 mm; běžná krátká posuvka nestačí. Měřicí doteky patří na plochu, po které běží obložení, za schůdek u okraje. Změřte ji v různých směrech a hloubkách a zapište největší hodnotu. Rozdílná čísla podle směru upozorní na ovalitu, podle hloubky na nerovnoměrné opotřebení.

Vezměme početní příklad: naměříte 200,6 a 201,1 mm u bubnu, pro který platí tabulková mez 201,0 mm. Menší výsledek jej nezachrání, protože druhé měření je nad mezí. Je to ukázka vyhodnocení, nikoli protokol konkrétního auta. Vyrovnání rýh na soustruhu dutinu ještě zvětší, proto se před ním musí vědět, zda zůstane dost materiálu.

Montážní návod Brembo žádá výměnu obou bubnů na nápravě a při ní také nové čelisti. Před sejmutím se uvolňuje parkovací brzda a vrací se seřizovací mechanismus. Buben se neuvolňuje hrubou silou: poškodit lze ložisko, náboj nebo součásti ABS. Jak se mechanismus vrací u Fabie, popisuje přímo dílenský postup s uvolněním klínku přes otvor pro šroub kola.

Obložení Fabie lze prohlédnout kontrolním otvorem

Na zadním brzdovém štítu je krytka. Postup kontroly Fabie I ji odklopí a obložení prohlédne otvorem. Na pohled potřebujete světlo, případně malé zrcátko; kovovou čelist do tloušťky nepočítejte. Tento pohled nenahradí změření bubnu ani prohlídku celé plochy čelistí.

Podklady se u meze obložení rozcházejí. Kontrolní postup píše 1,5 mm, zatímco odkazovaná technická tabulka uvádí 2,2 mm, obojí bez kovové čelisti. Rozdíl nevysvětlují. Při předběžné kontrole proto doporučujeme řešit výměnu už u přísnější tabulkové meze 2,2 mm a nespoléhat na dojetí k 1,5 mm. Pro konkrétní osazení má mechanik ověřit odpovídající podklad, ne vybrat menší číslo jen proto, že dovolí opravu odložit.

Kapalina pod prachovkou ukazuje na váleček

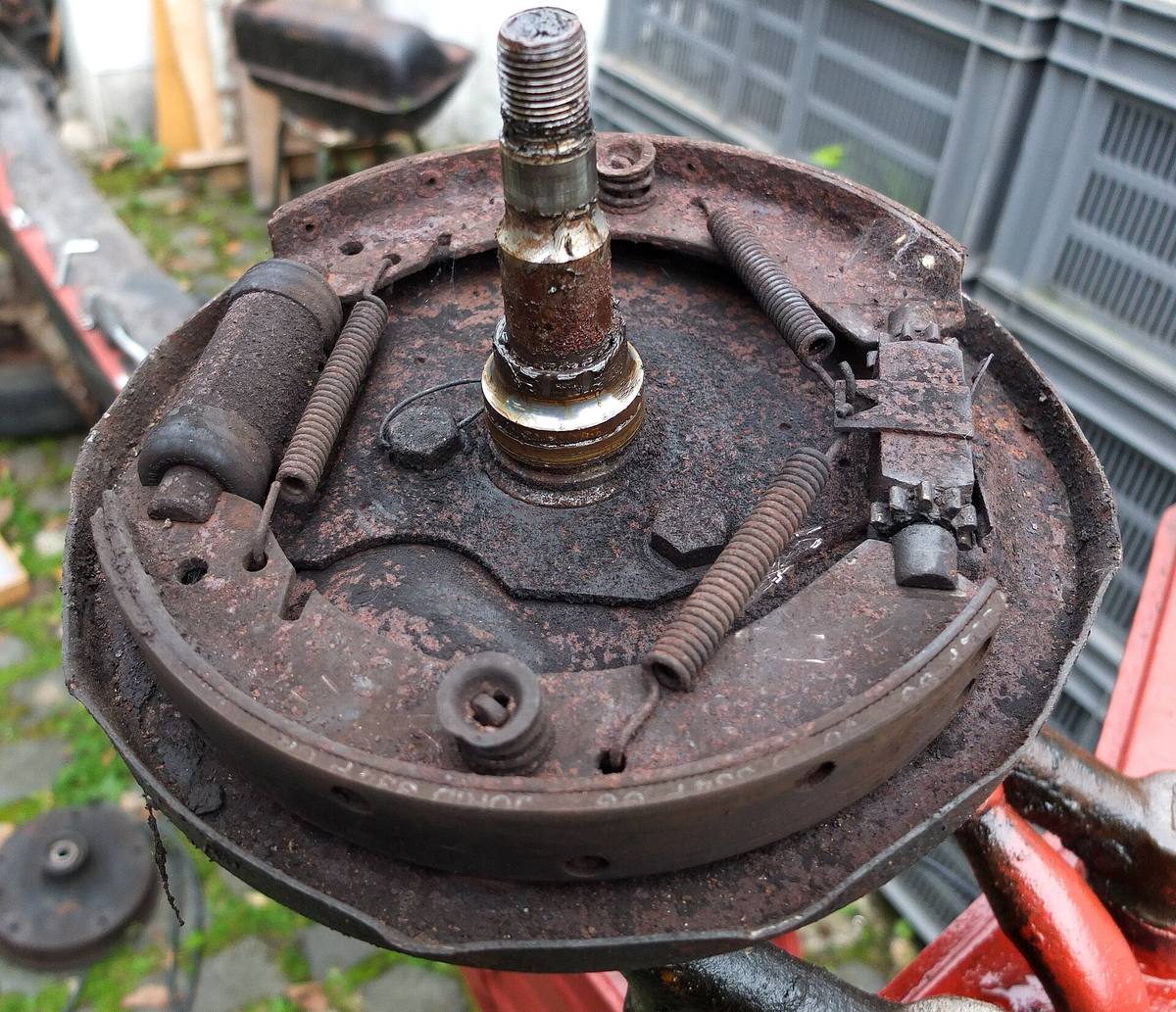

Mokré obložení má jiný problém než suché, opotřebené čelisti. Zkouška těsnosti válečku Fabie žádá opatrně nadzvednout prachovku; pokud je pod ní brzdová kapalina, váleček se mění. Prachovka se přitom nesmí poškodit. Při kapalině na čelistech se řeší i obložení, které podle kontrolního postupu nesmí být znečištěné kapalinou ani tukem.

Když je vnitřek suchý, ale kolo po uvolnění ruční brzdy dál přibrzďuje, prověřují se lanko, páka čelisti, vratné pružiny a seřizovací mechanismus. Brembo požaduje před opětovným použitím kontrolu těchto součástí. Mokro pod prachovkou je konkrétní doklad netěsnosti; samotný odpor při otáčení kola neurčuje vadný váleček. Domácí kontrolu dělejte na bezpečně podepřeném voze, nikoli na samotném heveru. Demontáž pružin a otevření hydrauliky už vyžadují znalost sestavení a odvzdušnění.

Dva bubny a sada čelistí stojí víc než položka za kus

Ceny jsme ověřili 13. října 2026. Škoda-díly.cz nabízí buben v provedení Evropská unie za 574 Kč, Zimmermann za 785 Kč a originální díl za 1 361 Kč, vždy za kus s DPH. Čelisti Zimmermann stojí 513 Kč a TRW 571 Kč za sadu na celou zadní nápravu. Porovnávejte stejné balení: dva bubny a jednu nápravovou sadu čelistí.

KH autoservis účtuje mechanickou práci 500 Kč za hodinu, s vlastními díly 600 Kč; jde o konečné ceny neplátce DPH. Dva bubny za 574 Kč a čelisti za 513 Kč vycházejí naším součtem na 1 661 Kč. S modelovou jednou hodinou práce za 600 Kč je to 2 261 Kč. Hodina je pouze ukázka rozpočtu, ne slíbená doba opravy. Zarezlý mechanismus, pružiny, náplň a odvzdušnění mohou přidat další položky.

Odklad úniku může kromě válečku znamenat také výměnu znečištěných čelistí. Váleček 6Q0611053B stojí v německé prvovýrobě 294 Kč, originální 859 Kč. Za uvedený váleček a sadu čelistí za 513 Kč tak vychází náš materiálový příklad na 807 Kč místo samotných 294 Kč, před prací a kapalinou. Není to univerzální příplatek: poškozené obložení musí potvrdit prohlídka. Při úniku brzdové kapaliny auto odstavte a zajistěte odvoz, protože nejde jen o účet za opravu.

STK rozlišuje opotřebení a prasklý buben

Vyhláška 211/2018 Sb., příloha 1, hodnotí v bodě 1.1.14.1.3 zjevně nadměrně opotřebený buben jako vážnou závadu B. Prasklý buben je v bodě 1.1.14.1.7 nebezpečná závada C; stejný stupeň má únik kapaliny z hydraulického válečku v bodě 1.1.16.2.3. Naměřený průměr pod mezí tedy sám nepotvrzuje, že celá brzda vyhoví.
